ボットネットワーク対策について 武藏  泰雄† †熊本大学総合情報基盤センター・ネットコミュ ニケーション研究部

1.背景

コンピュータセキュリティあるいはネットワークセキュリティ研究分野において、最近ボットネットワークが注目されています[1-5]。ボットネットワーク とは「ボット」呼ばれるウィルスのワーム感染によって乗っ取られたPCによって構成される、一種の分散クラスタ型ネットワークの総称です。ボットネット ワーク構成するボットは一般の通常PCである場合が多いと言われています。それは多くの理由が考えられ、インターネット上の多くのサーバについてはセキュ リティ対策が十分とは言えませんが、情報漏洩事件の頻発や個人情報保護法の施行、それに情報セキュリティ管理システム（ISMS）のISO化等でプロアク ティブな対策の重要性が一般に浸透して来ており、PCに比べ、サーバは攻撃しにくくなったためと、また相対的に見て管理の甘いPCは、管理の甘いサーバに 比べれば圧倒的その数に多いためであると考えられます。
　ボットネットワークのボットとは、「ロボット」の「ボット」であり、操り人形のことを指します。つまりウィルスのワーム活動で次に犠牲になるPC（犠牲 端末または犠牲PCと言う）をネットワーク上で探索し、管理が甘い点（ システムの欠陥）を攻撃して、PC内部に侵入させ、そして乗っ取りが成功したらコントローラ（人形師）にインターネットリレー（IRC）等を介して通知 し、次の指示を待つ状態になります。コントローラは、ボットと化した犠牲PCを分散システムとして連結（クラスタリング）してボットネットワーク単位で操 作できるようにします[1-3]。
　ボット化したPCから発見されたウィルスを解析することにより、ボットには様々なセキュリティ上問題がある機能が搭載されていることが知られるようにな りました。例えば、(1) サービス妨害(DoS)攻撃用の基地（踏台とも言う）としての機能や、 (2) 機密情報や個人情報の盗聴・漏洩（スパイ的活動）、 及び(3)迷惑メールの発信・中継等の機能が代表的なものです[1-3]。(1)については、2002年末?2004年前半にDoS攻撃が本大学でも多く 検知され、その対策を行った経緯があります。一つはボット化したPCから他組織や機関をDoS攻撃した例や本大学のDNSサーバが逆引きアクセスの集中攻 撃を受けた例があります[6]。(2)については、個人情報保護法の施行前に盛んにボットネットワークの開発が行われていた形跡が見出されています。例え ば2005年2月にはW32/Mytob.A ボットワーム型ウィルス（ボットワームと言う）が発見されています[7]。このボットワームの製作者は2005年8月ごろにW32/Mytobの発展版で あるW32/Zotob[8]をリリースした直後にトルコ及びリビア警察当局に逮捕されています。(3)の迷惑メールについては、著者も頭痛めているもの の一つであり、ある程度の対策的な解決しなければならないものの一つです。最近のインターネット上のE-mailに関するトラフィックにおいて60? 70%が迷惑（spam）メールと言われている。メールサーバ側やPC側でパッシブなフィルタリング対策等が行われ良好な結果を得ているものの、それでも 一向に迷惑メールはなくなりません。それらの多くの理由の一つにボットネットワークの関与が挙げられます[1-3]。
この迷惑メールの機能を理解するために、どの様に迷惑メールが配送されるのか考えてみます。以前はメールサーバ側で第三者中継を前もって（プロアクティブ に）防ぐことで、一時的に迷惑メールを撲滅できると考えられました。しかし2004年3月から流行したW32/Netsky.Q[9]大量メール送信型 ワーム（MMW）に代表されるように、独自のメールサーバ機能を持つウィルス・ワームが広く拡散するようになりました。このメールサーバ機能を一般に SMTPエンジンと呼ぶことがあります。このSMTPエンジンがボットワームに組み込まれていることが最近の研究結果で判明しています[1,3]。
今回は特にボットネットワークに組み込まれているSMTPエンジンについて、我々の最近の研究をご紹介し、ボットネットワークから発信される迷惑メールを 以下に速やかに検知し、どう対策するかについて議論したいと思います。

2.迷惑メールの種類

迷惑メールは、spamメールとウィルス付メールの2種類に大別でき ます。

2.1 Spamメールついて

Spamメールは、現在ではICT化社会における最もポピュラーで、 しかも悩ましいものの一つです。メールソフトを起動すると、そのほとんどがspamメールと称する、未承諾広告メール、ドラッグやポルノサイトへの勧誘、 フィッシング（詐欺）メールであり、いちいち手で消すのが面倒な朝の日課になってしまっている人も多いと思います。著者も御多分に漏れず数百通から多い時 は数千通にもなります。ある程度フィルタを入れてはいますが、それでもspamだけしか受信してない事もよくあります。
初期の段階のspamメールの発信源はインターネット上のメールサーバを悪用する、所謂第三者（不正）中継が常套手段だったため、メールサーバに組織外か らの中継設定をやめる様に努力した結果、相当な割合でspamメールの発信源を減らすことができる様になりました。しかしspamメールは一向減らず、次 々とやってきます。確かに第三者中継そのものは、その対策方法が広く浸透したこと、メールサーバプログラムが初期の設定で第三者中継をしないようになった ことで、設定に不備のあるメールサーバは減少していますが、対策が進むつれ設定に不備のあるメールサーバを探す努力がspamメール発信者の努力で続けら れ、最終的には管理の甘いサーバを乗っ取りそこから発信する様になりました。大学や企業の様な組織では、各部署や研究室にファイルやメールサーバが稼動し ている場合があり、意外と管理が甘いものが多く、結局それがspamメールを存続させる一因となっていました。
現在では、これらの管理の甘いメールサーバもspamフィルタ等を導入して対策を施した結果、次第に減ってきています。しかしspam発信者は、今度は、 ボット化されたPCからspamメールを発信する様になっています。さて、ここで気づかれたかと思われますが、この乗っ取られたPCを見つけること自体が ボットネットワークの技術的対策の一つになります。その鍵を握るのは、次節で説明する大量メール送信型ワームに関するDNS流量の解析から明らかになりま す[10,11]。

2.2 大量メール送信型ワームのDNS流量解析

　大量メール送信型ワームとは、電子メールの添付ファイルを悪用して 送信先のPC等にウィルス自身を感染させるウィルスの一種です。また感染すると大量のウィルス付メールを送信するため、大量送信型ワームまたはマス・メー リング・ワーム（MMW）と呼ばれています。次に大量メール送信型ワームの種類について分類したいと思います。
　初期型の大量メール送信型ワーム（MMW）は、ドメインネームシステム（以下DNSと言う）サーバに登録された正統なメールサーバに、ウィルスを添付し たメールを中継させて拡散するものが主流でした。これをサーバ依存型MMWと呼びます。サーバ依存型については、spamメールの不正中継の防止設定と同 様に、サーバの中継時に第三者中継かどうか調べること、またサーバにウィルス駆除ソフトを導入することによりかなり割合でその拡散を防ぐことができるよう になりました。つまり初期のspamメール対策と似たような対処方法を採用することにより防げたのです。しかしメール型ウィルスは更にそのワーム活動を進 化させます。
　第二世代の大量メール送信型ワームは、サーバ依存型ではなく、独自にメールサーバ機能を持つものでした。つまり正統なメールサーバを介さず、直接次の犠 牲PCの所属するメールサーバへ、ウィルス付メールを送信することができ、現在もまだ検知されています。メールサーバは、最終的にメールを受信する場合、 基本的に無条件に受け付けます。もちろん最終的にメールを受信するメールサーバにウィルス駆除ソフトまたは目標となったPCにウィルス検知駆除ソフトが導 入してあれば防げることできます。しかしウィルス駆除ソフトの検知システムは大部分がパターン整合型であったため、ウィルスのパターンが間に合わない所謂 W32/Netsky MMW[9]の様な感染速度が極めて高速な（ゼロデイ型）のMMWの出現により、ウィルス駆除ソフトメーカのみならず、大学や企業等のありとあらゆる組織 の管理者やPC利用者は大量のウィルスメールを受信することになりました。ところでメールサーバの機能を「SMTPエンジン」と呼び、通常のメールサーバ のSMTPエンジンと大量送信型ワームのSMTPエンジンの動作の相違について調査してみましょう。

Table 1. The total number of lines for MX, A, and PTR records per a day in the syslog file in tDNS, relating to the DNS client accesses from cA-D.
day	MX	A	PTR
cA, Feb. 26th.2004	2922	6675	139
cB, Aug. 19th.2003	190	36	0
cD, Jan. 28th.2004	807	4823	0
cE, Mar. 29th.2004	17346	1115	0

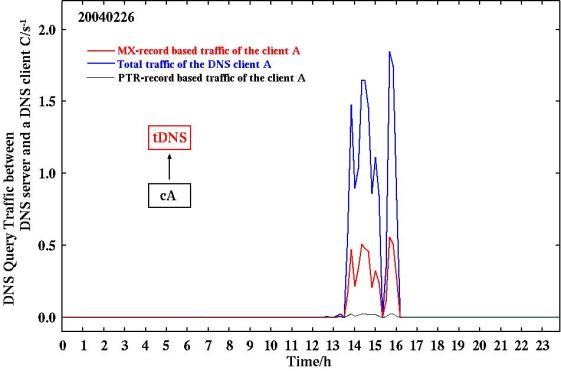

　Figure 1にとあるメールサーバ（DNSクライアントAとします）と学内のDNSサーバ（tDNS）との間のDNSクエリ流量の時系列変化を示しています。DNS クエリの流量の成分としてアドレス(A) レコード型、ポインタ (PTR) レコード型、及びメールエクスチェンジ(MX) レコード型DNSクエリパケット流量成分の3種類がよく知られています。
Aレコード型DNSクエリパケットはDNSクライアントがDNSサーバに対してホスト・ドメイン名（FQDN言う）をIPアドレスに変換依頼するためのパ ケットです。このアドレス変換機能はDNSの基本機能であり、正引きアクセス又は標準名前解決と呼びます。一方、PTRレコード型の場合はIPアドレスか らFQDNに変換されますので、ちょうどAレコード型の場合の逆になります。そのため逆引き名前解決と呼ばれます。
更にMXレコードでは、ドメイン名をメールサーバのFQDNに変換します。これはメールアドレスの@の右側部分が主としてドメイン名だけで構成されている からです。一般にネットワークプログラムがサーバ等に接続する場合はIPアドレスが必要となります。するとメールが配信される時にはドメインしかないの で、最初にドメイン名をFQDNに変換し、その後得られたFQDNをIPアドレスに変換します。

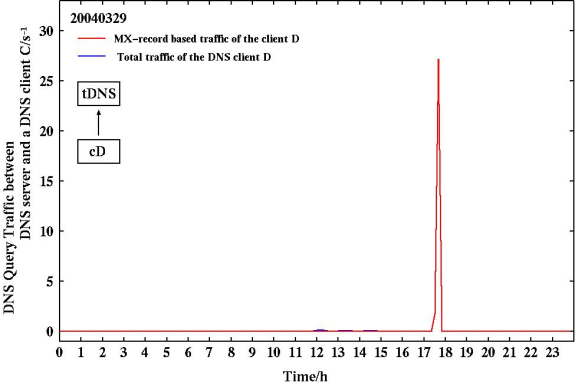

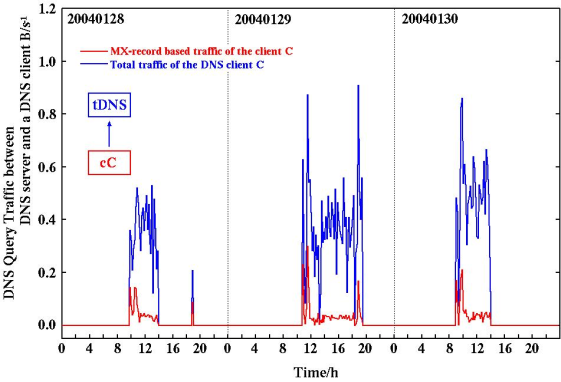

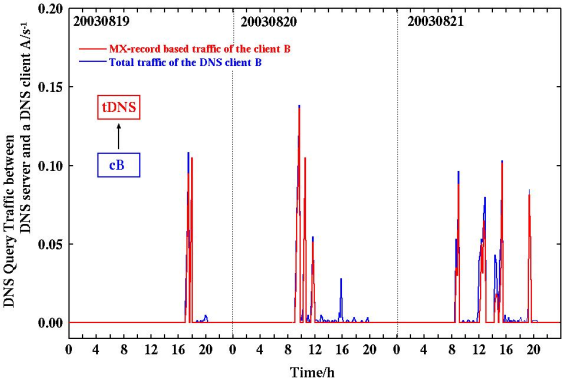

Figure 1ではAレコード型DNSクエリパケットの他にPTR レコード及びMXレコードが含まれています。一方Figure 2-4に示したDNSクライアントB-Dは、それぞれW32/Sobig.F[12]、Mydoom.A[13]及びNetsky.Q[9]に感染した PCであり、これらのPC からのDNSクエリパケット流量には、Aレコード型のDNSクエリパケット流量の他にMXレコード型が含まれてものの、PTRレコード型DNSクエリパ ケット流量成分は含まれていません。実際1日当たりの流量をTable 1に示しています。Table 1からもPTRレコード型DNSクエリパケット流量の有無の違いがメールサーバと大量メール送信型ワームとの違いであることが判ります。
この結果は、PCからのDNSクエリパケット流量中のMXレコード型及びPTRレコード型DNSクエリパケットの有無を調べるだけで、そのPCにSMTP エンジンが存在していることを示しています。つまりPCからMXレコード型DNSクエリパケットが送信の有無を見ればその第二世代大量メール送信型ワーム に感染したPCのIPアドレスを検知・特定することができることが判ったのです。
　実際この方法を使った検知システムを本大学のDNSサーバに実装して動作確認したところ多数の大量メール送信型ワームによるMXレコード型DNSクエリ パケットの流量が観測され、それらのパケットの送信元アドレスを調べることで感染PCを割出し、かつ自動的に該当IPアドレス管理者にメールで通報するシ ステムを実装することで、W32/Netskyの大流行を未然に抑えることができました[11c]。
  このシステムの最大の利点は、その時点でリリースされた大量メール送信型ワームについてすべて対応できたという点です。言い換えればワーム・ウィルス用の パターンデータが不要という長所があります。この検知方法の欠点は、プロバイダの様なネットワークの分離が明確でない、またはグローバルIPアドレスが動 的に割り当てられる様な組織のネットワークに向いていないということです。大学や企業等の組織内とその外が明確に分離されていること多く、サーバの有無や PCの所在をある程度事前に把握できるので、サーバやPCの所在データベースを構築すれば不確実な検知方式の補完技術を開発するのは困難ではありません。 つまり狭い範囲のLAN内で限れば効果を挙げることができるが、プロバイダ（ISP）等の内外の分離が不明確な場合は、この方法は向いていないと言うこと です。つまり検知の結果が不確実である可能性が少しでも残っているため、もっと高度な補完技術が必要だからです。ベイズ理論用いた統計処理を行うフィルタ 等を用いるなどの補完技術の開発研究が複数のグループから報告されています[14,15]。
しかしこれらの補完技術も第二世代のみにしか通用しないのかも知れません。次節では第三世代について述べます。

3 ボットネットワーク対策

3.1 第三世代の大量メール送信型ワーム

第一世代の大量メール送信型ワームは、インターネット上の第三者中継 可能なメールサーバに依存するものでした。第二世代のワームは、独自のSMTPエンジンを持ち、ワーム活動時にDNSサーバにMXレコード型DNSクエリ パケットを送信するものでした。第三世代の大量メール送信型ワームはどのようなものでしょうか。実はW32/Mydoom.Aワームについて調査を行った 時点である疑問わいていたのですが、そこにヒントが隠されていました。

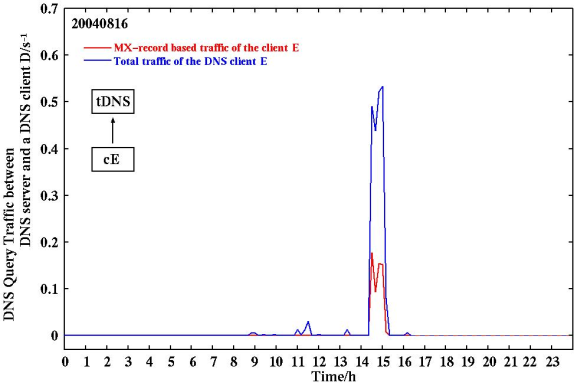

Table 1にはW32/Sobig.F、W32/Mydoom.A、及びW32/Netsky.QのそれぞれAレコード型及びMXレコード型DNSクエリパケット の流量が示されていますが、W32/Mydoom.Aワームの場合だけ他のワームに比べてMXレコード型よりもAレコード型のDNSクエリパケット流量が 多くなっています。またFigure 5にW32/Mydoom.Sに感染したPCからのDNSクエリパケットの流量の時系列変化を示しています。このワームのMXレコード型及びAレコード型 DNSクエリパケットの流量はそれぞれ351及び947/日です。そこでDNSパケットのクエリコンテンツを調査すると、下記の様なキーワードが発見され ます[11]。

mx.xxxxx.co.jp	mail1.xxxxx.co.jp
mail.xxxxx.co.jp	relay.xxxxx.co.jp
smtp.xxxxx.co.jp	ns.xxxxx.co.jp
mx1.xxxxx.co.jp	gate.xxxxx.co.jp
mxs.xxxxx.co.jp	.....

  これらのドメイン名の先頭のキーワードは典型的なメールサーバのホスト名です。この結果は、ワームが感染したPCのディスク内から収集したメールアドレス のドメイン名に、“mx”, “mail”, “smtp”, “mx1”, “mxs”, “mail1”, “relay”, “gate”等の典型的なメールサーバのホスト名を付けてAレコード型DNSクエリパケットをDNS送信してIPアドレスが回答として得られれば、MXレ コード型DNSクエリパケットを送信しなくてもワーム活動ができることを示しています。
　以上の結果から、Aレコード型DNSクエリパケットのみを使ってメールサーバの名前解決をする大量メール送信型ワームが存在する、または近い将来その様 なワームがリリースされる可能性が示されました。

3.2  W32/Mytob.Aの出現

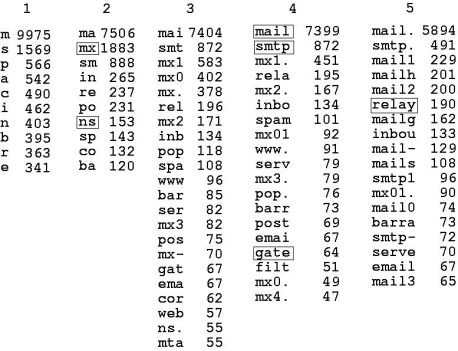

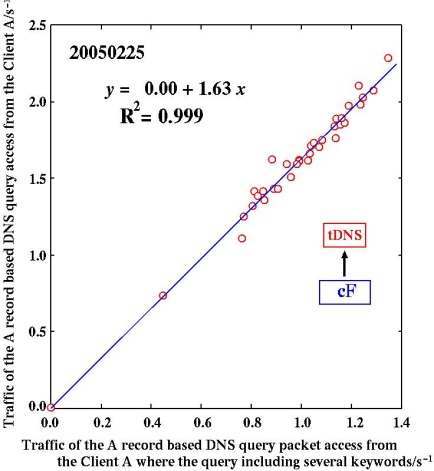

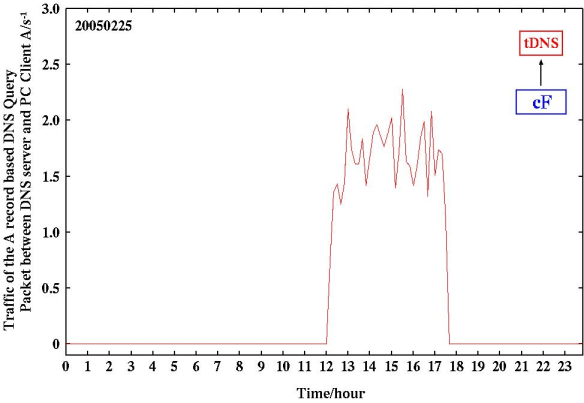

　2005年2月25日にとあるPCからの大量の不審なAレコード型 DNSクエリパケット流量が検知されました（Figure 6）。このDNSパケットのクエリコンテンツを解析するとFigure 7に示すように、”mx”, “ns”, “mail”, “smtp”, “gate”, “relay”の6つキーワードが見つかりました[12]。これらのキーワードのみを含むAレコード型DNSクエリパケット流量とこのPCからのAレコー ド型DNSクエリパケットの流量とについて相関分析を行ったところ、相関係数（R2）が0.999となり、両流量間に明きからに強い相関があることが判明 しました(Figure 8)。このPCからW32/Mytob.Aが検出されています[7]。




　結局2005年初頭にAレコード型DNSクエリパケットのみを送信する第三世代の大量メール送信型ワームが出現したことになります。このワームは、その 後複数の亜種がリリースされた後、改良されW32/Zotobと呼ばれるボットワームに変化しています。このW32/Zotob.A及びその亜種は感染力 が強く現在でも学内のPCから発見されています。

4. 今後の展開

　今回は大量メール送信型ワームのSMTPエンジン関する我々の研究 を中心に説明致しました。最近のボットネットワークにもそれらワーム同様のSMTPエンジン機能が搭載されていると情報があるため、その真偽については現 在調査研究中です。そして何らかの結果が得られると思われます。そしてボットワームが活動する際にネットワークアプリケーションプロトコルベースのパケッ ト流量間の相関を調べることによってある程度プロアクティブなボットネットワーク対策が採れるのでないかと考えています。

謝辞

我々の研究はすべて総合情報基盤センターの設備を使って行われていま す。これらの研究が行えるのも本センター職員、そして熊本大学の教職員及び学生の皆様のご理解ご協力があってこそ成立する研究分野でもあります。この場を 借りて厚く感謝申し上げます。

参考文献

[1] P. Barford and V. Yegneswaran: An Inside Look at Botnets, Special Workshop on Malware Detection, Advances in Information Security, Springer Verlag, 2006.

[2] J. Nazario, Defense and Detection Strategies against Internet Worms, I Edition; Computer Security Series, Artech House, 2004.

[3] (a) J. Kristoff, Botnets, detection and mitigation: DNS-based techniques, Northwestern University, 2005, http://www.it.northwestern.edu/bin/docs/bots_kristoff_jul05.ppt  (b) J. Kristoff, "Botnets," NANOG 32, October,2004.

[4] D. David, C. Zou, and W. Lee, “Model Botnet Propagation Using Time Zones”, Proceeding of the Network and Distributed System Security (NDSS) Symposium 2006; http://www.isoc.org/isoc/conferences/-ndss/06/ proceedings/html/2006/

[5] A. Schonewille and D. ?J. v. Helmond, “The Domain Name Service as an IDS.  How DNS can be used for detecting and monitoring badware in a network”, 2006; http://staff.science.uva.nl/~delaat/snb-2005-2006/p12/-report.pdf

[6] (a) Y. Musashi, R. Matsuba, and K. Sugitani, “Development of Automatic Detection and Prevention Systems of DNS Query PTR record-based Distributed Denial-of-Service Attack”, IPSJ Technical Reports, Distributed System and Management 34th (DMS34), Vol. 2004, No. 77, 2004, pp.43-48.  (b) Y. Musashi, R. Matsuba, and K. Sugitani, “Detection and Prevention of DNS Query PTR record-based Distributed Denial-of-Service Attack”, Proceeding for the 3rd International Conference on Information (Info'2004), Tokyo, Japan, 2004, pp.233-237.  (c) Y. Musashi, R. Matsuba, K. Sugitani, and K. Rannenberg, “Detection and Prevention of DNS Query PTR record-based Distributed Denial-of-Service Attack”, Information, Vol.9, No.2, 2006, pp.339-349.

[7] http://www.trendmicro.com/vinfo/virusencyclo/default5.asp?VName=WORM_MYTOB.A

[8] http://www.trendmicro.com/vinfo/virusencyclo/default5.asp?VName=WORM_ZOTOB.A

[9] http://www.trendmicro.com/vinfo/virusencyclo/default5.asp?VName=WORM_NETSKY.Q

[10] (a) R. Matsuba, Y. Musashi, and K. Sugitani, “Detection of Mass Mailing Worm-infected IP address by Analysis of DNS Server Syslog” IPSJ SIG Technical Reports, Distributed System and Mangement 32nd (DSM32) , Vol. 2004, No. 37, 2004, pp.67-72.  (b) Y. Musashi, R. Matsuba, and K. Sugitani, “Indirect Detection of Mass Mailing Worm-Infected PC terminals for Learners”, Proceeding for the 3rd International Conference on Emerging Telecommunications Technologies and Applications (ICETA2004), Ko�ice, Slovakia, 2004, pp.233-237.  (c) Y. Musashi and K. Rannenberg, “Detection of Mass Mailing Worm-infected PC terminals by Observing DNS Query Access”, IPSJ SIG Technical Reports, Computer Security 27th (CSEC27),  Vol. 2004, No. 129, 2004, pp.39-44

[11] (a) Y. Musashi, R. Matsuba, and K. Sugitani, “Detection, Prevention, and Managements of Security Incidents in a DNS Server”, Proceeding for the 4th International Conference on Emerging e-learning Technologies and Applicatications (ICETA2005), Ko�ice, Slovakia, 2005, pp.207-211. (b) Y. Musashi, R. Matsuba, and K. Sugitani, “Prevention of A-record based DNS Query Packets Distributed Denial-of-Service Attack by Protocol Anomaly Detection”, IPSJ SIG Technical Reports, Distributed System and Management 38th (DSM38) , Vol. 2005, No. 83, 2005,  pp.23-28.

[12] http://www.trendmicro.com/vinfo/virusencyclo/default5.asp?VName=WORM_SOBIG.F

[13] http://www.trendmicro.com/vinfo/virusencyclo/default5.asp?VName=WORM_MYDOOM.A

[14] D. Whyte, P.C. van Oorschot, E. Kranakis, “Addressing Malicious SMTP-based Mass-Mailing Activity Within an Enterprise Network”, Carleton University, School of Computer Science, Technical Report TR-05-06 (May 2005).
http://www.scs.carleton.ca/research/tech_reports/2005/-download/TR-05-06.pdf

[15] K. Ishibashi, T. Toyono, K. Toyama, M. Ishino, H. Ohshima, and I. Mizukoshi, “Detecting Mass-Mailing Worm infected Hosts by Mining DNS Traffic Data”, Proceeding of the 2005 ACM SIGCOMM workshop on Mining network data, Philadelphia, Pennsylvania, USA, 2005, pp.159-164.
